Как читать рабочую диаграмму: почему подъёмник с большей рабочей высотой не всегда лучше — разбираем на примере Dingli BA16CRT2
Время чтения: 5-6 минут
Автор: специалисты Aktavius
Содержание
- Зачем нужна рабочая диаграмма
- Почему максимальная высота и вылет не достигаются одновременно
- Как читать рабочую диаграмму
- Разбираем рабочую диаграмму Dingli BA16CRT2
- Как проверить конкретную рабочую точку
- Почему 25-метровый подъёмник не всегда лучше 16-метрового
- Экспертный вывод Aktavius
- Часто задаваемые вопросы
Зачем нужна рабочая диаграмма
В технических характеристиках подъёмника обычно указаны максимальная рабочая высота и горизонтальный вылет. Но сами по себе эти цифры не показывают, сможет ли техника выполнить конкретную работу.
Рабочая диаграмма отвечает на более практичный вопрос: сможет ли платформа оказаться именно в той точке, где нужно выполнять работу?
Она показывает рабочую зону стрелы — диапазон положений, в которых платформа может находиться относительно основания подъёмника.
Это особенно важно при работе вдоль фасадов, на складах, производственных объектах, при монтаже конструкций и обслуживании зданий, когда подъехать вплотную к месту работ невозможно.
Почему максимальная высота и вылет не достигаются одновременно
У стрелы подъёмника есть ограниченный диапазон движения. Когда она поднимается всё выше, её положение относительно основания меняется, поэтому возможность сильно вынести платформу в сторону уменьшается.
Именно поэтому две характеристики — максимальная рабочая высота и максимальный горизонтальный вылет — относятся к разным положениям стрелы.
У Dingli BA16CRT2 максимальная рабочая высота составляет 16,27 м, а максимальный горизонтальный вылет платформы — 8,09 м. Нельзя поднять платформу на 16,27 м и одновременно получить горизонтальный вылет 8,09 м.
Проще представить это на примере собственной руки.
Представьте, что вы пытаетесь достать рукой до высокой полки. Когда рука поднята почти вертикально вверх, вы можете достать высоко, но не сможете одновременно сильно вытянуться в сторону.
Если же цель находится ниже, руку можно расположить под другим углом и достать дальше от себя.
Со стрелой подъёмника происходит похожим образом: её положение меняется в зависимости от того, насколько высоко нужно поднять платформу. Чем выше платформа, тем меньше остаётся возможности отвести её далеко от основания подъёмника.
Поэтому максимальная рабочая высота и максимальный горизонтальный вылет — это разные положения стрелы. Одновременно получить оба максимальных значения нельзя.
Как читать рабочую диаграмму
Рабочую диаграмму удобно воспринимать как график, на котором показана доступная рабочая зона подъёмника.
- Вертикальная ось показывает высоту, на которой может находиться рабочая площадка.
- Горизонтальная ось показывает расстояние от основания подъёмника до рабочей точки.
- Ограничивающая линия показывает границу рабочей зоны стрелы.
Чтобы проверить конкретную задачу, сначала определяют необходимую высоту, затем горизонтальное расстояние от места установки подъёмника до рабочей точки. После этого соответствующую точку можно найти на диаграмме.
Если точка находится внутри рабочей зоны, геометрически подъёмник способен подвести платформу к ней. Если точка находится за пределами рабочей зоны, одной только большей рабочей высоты проблему не решить.

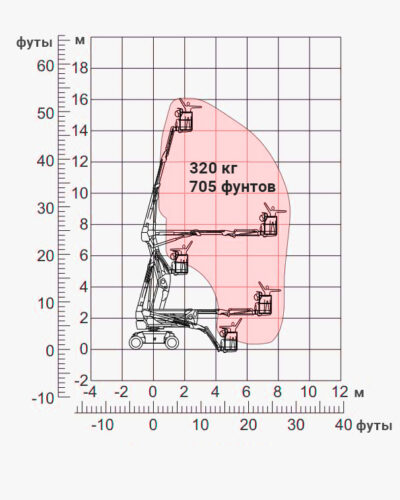

Разбираем рабочую диаграмму Dingli BA16CRT2
На примере Dingli BA16CRT2 хорошо видно, почему нельзя ориентироваться только на максимальные характеристики.
Рабочая высота этой модели составляет 16,27 м, а максимальный горизонтальный вылет платформы — 8,09 м. Но при разных высотах положение платформы относительно основания будет разным.

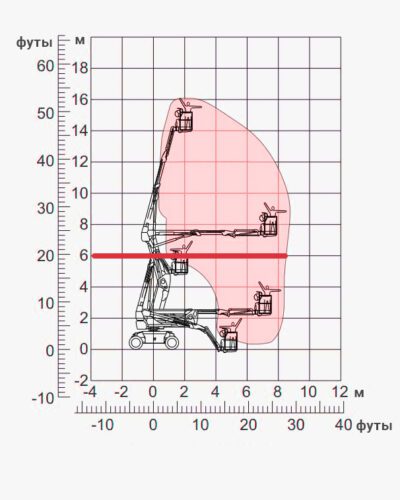

Пример 1. Работа на высоте около 6 м
Представим, что работы нужно выполнять на высоте около 6 м. На этом уровне стрела ещё может быть достаточно сильно выдвинута в сторону.
По рабочей диаграмме BA16CRT2 можно ориентировочно определить горизонтальный вылет порядка 8–8,5 м. То есть при относительно небольшой высоте подъёма машина способна работать далеко от точки установки.
Это хорошо показывает основную закономерность: максимальный вылет обычно доступен не на максимальной высоте, а при более низком положении платформы.

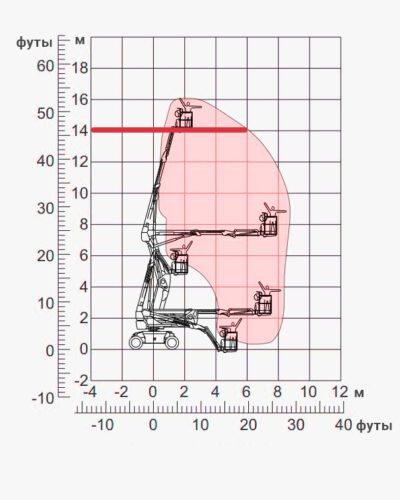

Пример 2. Работа на высоте около 14 м
Если рабочую высоту увеличить примерно до 14 м, ситуация меняется. Стрела поднимается выше, и её возможности по горизонтальному вылету сокращаются.
По диаграмме ориентировочно можно получить около 6 м вылета. Это всё ещё значительное расстояние, но оно уже заметно меньше, чем при работе на высоте около 6–10 м.
Поэтому при такой задаче важно не просто знать, что подъёмник имеет рабочую высоту 16,27 м, а проверить, какое расстояние до объекта он сможет обеспечить именно на нужной высоте.

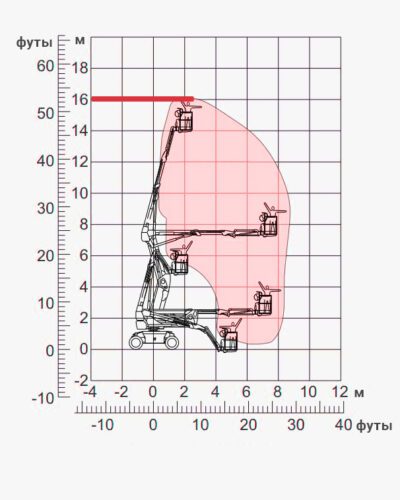

Пример 3. Работа почти на максимальной высоте
Теперь рассмотрим работу примерно на уровне 16 м — то есть близко к максимальной рабочей высоте BA16CRT2.
В этом положении платформа находится высоко, поэтому возможность вынести её далеко в сторону значительно уменьшается. По диаграмме ориентировочный горизонтальный вылет составляет уже порядка 2–3 м.
Именно этот пример лучше всего показывает, почему нельзя складывать максимальные характеристики подъёмника в одну рабочую точку: 16,27 м высоты и 8,09 м вылета одновременно получить нельзя.
| Примерная высота | Ориентировочный вылет | Что происходит |
|---|---|---|
| ≈ 6 м | ≈ 8–8,5 м | Платформу можно значительно вынести в сторону. |
| ≈ 14 м | ≈ 6 м | Сохраняется большой горизонтальный вылет. |
| ≈ 16 м | ≈ 2–3 м | На большой высоте возможность горизонтального вылета значительно меньше. |
Как проверить конкретную рабочую точку
Теперь рассмотрим практические ситуации:

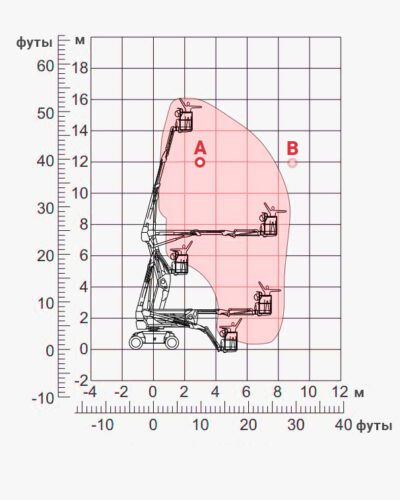

А) Предположим, необходимо выполнить работы на фасаде на высоте около 12 м. При этом подъёмник можно установить на расстоянии 5 м от фасада.
На рабочей диаграмме нужно найти точку (точка А), соответствующую примерно 12 м по вертикали и 5 м по горизонтали. Если эта точка находится внутри рабочей зоны, платформа сможет достичь необходимого положения.
Б) Но представим, что поставить подъёмник непосредственно рядом с фасадом нельзя и расстояние от основания до здания составляет уже 9 м.
Высота рабочей точки (точка B) осталась той же — 12 м, но горизонтальное расстояние увеличилось с 5 до 9 м. Поэтому прежний вывод автоматически переносить нельзя: рабочую точку нужно проверить на диаграмме заново.
Точка находится вне рабочей области диаграммы, платформа не может достичь этого положения.
Именно здесь рабочая диаграмма становится практическим инструментом. Она позволяет проверить не абстрактную «максимальную высоту», а конкретное сочетание высоты и вылета.
Почему 25-метровый подъёмник не всегда лучше 16-метрового
На практике может возникнуть ситуация, когда для работы на объекте рассматривают подъёмник с рабочей высотой 25 м, хотя фактическая задача требует подъёма всего на 12–14 м.
На первый взгляд более высокая машина кажется универсальнее. Но если рабочая точка находится далеко от места установки, нужно смотреть не только на высоту, но и на рабочую диаграмму конкретной модели.
Например, если на объекте нужно работать на высоте 13 м, но установить подъёмник можно только на значительном расстоянии от фасада, модель с рабочей высотой 16 м может иметь подходящую рабочую зону, а конкретный 25-метровый подъёмник — не обязательно.
Поэтому утверждение «чем выше подъёмник, тем лучше» для практического подбора неверно.
Экспертный вывод Aktavius
Рабочая диаграмма — один из самых полезных инструментов при подборе коленчатого или телескопического подъёмника. Она позволяет перейти от простого сравнения характеристик к проверке реальной рабочей точки.
На примере Dingli BA16CRT2 хорошо видно: 16,27 м рабочей высоты и 8,09 м максимального горизонтального вылета — это не характеристики одной и той же точки. При увеличении высоты подъёма положение стрелы меняется, и доступный горизонтальный вылет сокращается.
Поэтому для правильного подбора техники специалисту нужны как минимум высота выполнения работ и расстояние от предполагаемого места установки подъёмника до рабочей зоны.
Если вы не уверены, какая модель подойдёт для конкретного объекта, можно сначала определить рабочую точку, а затем подобрать технику по рабочей диаграмме.
Подробнее о подборе техники под конкретную задачу читайте в материале «Как выбрать подъёмник в аренду для конкретной задачи».
Другие модели можно посмотреть в разделе коленчатых подъёмников.
Часто задаваемые вопросы
Можно ли одновременно получить максимальную рабочую высоту и максимальный вылет?
Нет. Это разные положения стрелы. При максимальной высоте возможность горизонтального вылета значительно меньше, чем при работе на более низкой высоте.
Зачем вообще нужна рабочая диаграмма?
Она показывает, сможет ли платформа физически достичь нужной рабочей точки с конкретного места установки подъёмника. Это позволяет оценить не только высоту, но и горизонтальный вылет.
Как самостоятельно проверить рабочую точку?
Определите высоту рабочей точки и расстояние от основания подъёмника до неё. Затем найдите соответствующую точку на рабочей диаграмме модели. Если она находится внутри рабочей зоны, платформа геометрически может достичь этой позиции.
Почему подъёмник на 16 м может оказаться лучше подъёмника на 25 м?
Потому что для конкретной задачи важна не только максимальная высота, но и рабочая зона. Более высокая машина может иметь недостаточный вылет на нужной высоте.
Что важнее при чтении рабочей диаграммы — высота или вылет?
Нельзя рассматривать их отдельно. Нужно одновременно определить высоту рабочей точки и горизонтальное расстояние от места установки подъёмника до этой точки. Именно их сочетание показывает, попадает ли задача в рабочую зону машины.
Почему при одной и той же высоте нужно заново проверять диаграмму?
Потому что изменение расстояния от подъёмника до объекта меняет рабочую точку. Например, задача на высоте 12 м при установке в 5 м от фасада и та же задача при установке в 8 м от фасада — это две разные точки на диаграмме.
